Teollisuuden pyöreiden titaanilevyjen valitseminen: Ostajan opas

Miksi pyöreät titaanilevyt ovat palkkion arvoisia

Titaanin lujuus-painosuhde on karkeasti kaksi kertaa ruostumattomaan teräkseen verrattuna noin 40 % pienemmällä painolla. Sen korroosionkestävyys merivedessä, klooripitoisissa ympäristöissä ja ihmiskehon nesteissä on vertaansa vailla useimpien tavallisten metallien kanssa. Vaativiin teollisiin sovelluksiin nämä ominaisuudet oikeuttavat tyypillisesti juoksevan hintapreemion 5–10× korkeampi kuin 316L ruostumaton teräs kiloa kohden.

Pyöreitä kiekkoja käytetään erityisesti venttiilin istukkaina, pumpun juoksupyörinä, laippaaihioina, lämmönvaihdinkomponentteina, kirurgisten implanttien aihioina ja ilmailulaipioiden liittiminä. Geometria – litteä, pyöreä ja symmetrinen – tekee niistä monipuoliset lähtökohdat CNC-koneistukseen.

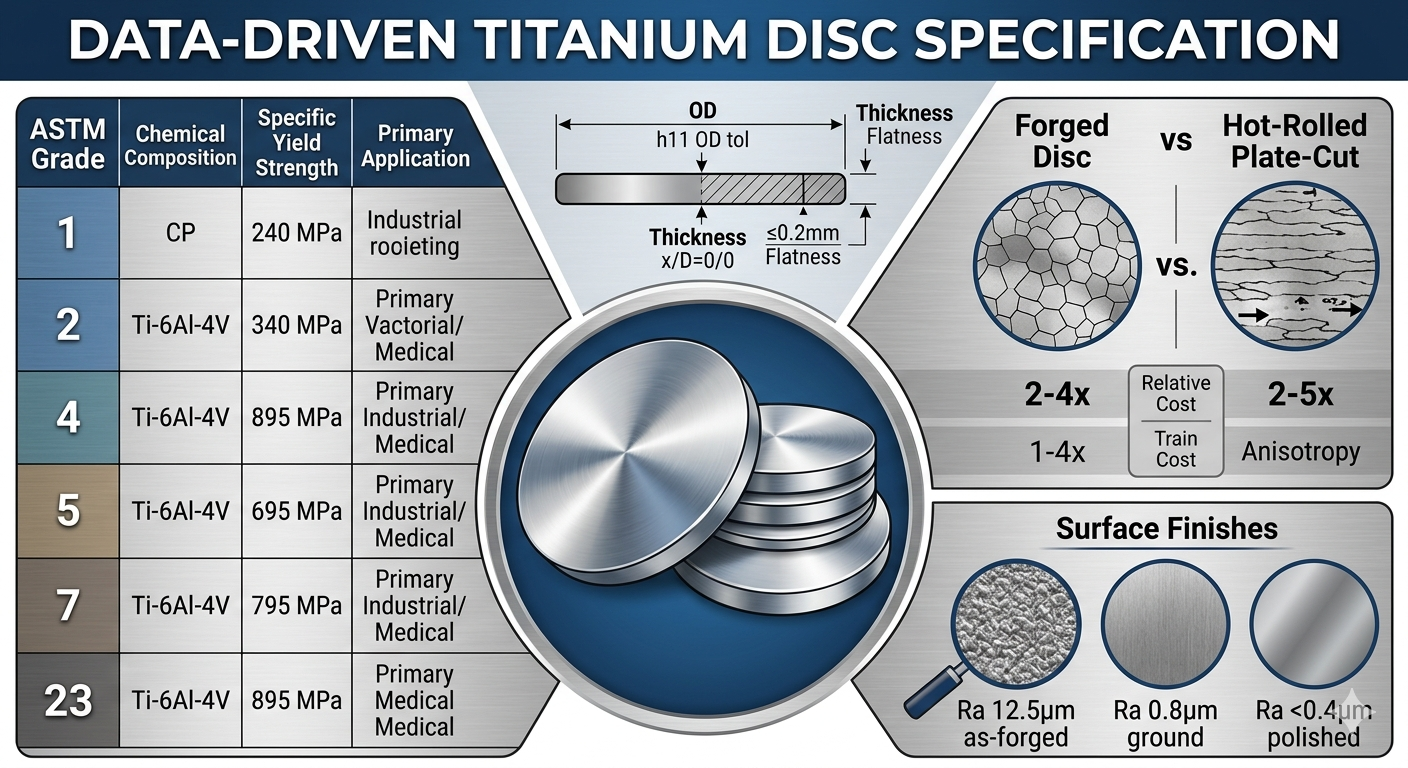

Titaanilaatujen ymmärtäminen: tärkein päätös

Titaani ei ole yksittäinen materiaali. ASTM:n määrittelemiä laatuja on yli 30, mutta useimmat teolliset ostajat työskentelevät kuuden lyhyen luettelon sisällä. Väärän arvosanan valitseminen on kallein virhe, jonka voit tehdä.

Grade 2 on oletusarvo useimmille teollisille ostajille koska se tasapainottaa korroosionkestävyyttä, työstettävyyttä ja saatavuutta. Päivitä tasolle 5 vain, jos rakenteelliset kuormitukset sitä vaativat. Valitse Grade 7 tai Grade 12, kun ympäristössä on pelkistäviä happoja, jotka vahingoittavat tavallisia CP-laatuja.

Mittatiedot: Mitä mitataan ja tarkistetaan

Titaanisella pyöreällä levyllä on neljä avainmitta. Jokainen on mainittava selvästi ostotilauksessasi, jotta vältetään yhteensopimattomat osat.

Ulkohalkaisija (OD)

Vakiovarastolevyjä on saatavana osoitteesta 10 mm - 1 000 mm ulkohalkaisija , vaikka useimmat varastovarastot ovat kooltaan 50–500 mm. Yli 600 mm:n ulkopinnan osalta tilausaika on 8–14 viikkoa. Määritä toleranssiluokka: h11 (±0,1–0,4 mm) yleiseen teollisuuskäyttöön tai h8/h9 tarkkuusasennelmiin.

Paksuus

Levyt vaihtelevat tyypillisesti 1 mm - 150 mm paksu . Alle 3 mm:n tasomaisuudesta tulee kriittistä – vääntyminen kuumavalssauksen aikana voi aiheuttaa yhdensuuntaisuusvirheitä, jotka ovat yli 0,5 mm/100 mm, mikä ei ole hyväksyttävää venttiili- tai tiivistesovelluksissa. Määritä tasaisuustoleranssi (esim. ≤0,2 mm:n kokonaisilmaisimen juoksu) mille tahansa levylle, joka on ohuempi kuin 5 mm.

Paksuus-to-Diameter Ratio

Suhde, joka on alle 1:10 (paksuus alle 10 % halkaisijasta), katsotaan ohueksi kiekkoksi ja se on altis vääristymille koneistuksen ja lämpökäsittelyn aikana. Jos sovelluksesi edellyttää suhdetta alle 1:15, pyydä jännityksenpoistohehkutusta osana toimitusehtoa.

Painon ja massan sietokyky

Pyöriville osille, kuten juoksupyörille, massatoleranssilla on yhtä suuri merkitys kuin mittojen toleranssilla. Määritä painon enimmäispoikkeama ±0,5 % jos levyä käytetään tasapainotetussa pyörivässä kokoonpanossa. Epätasapainoiset levyt nopeissa sovelluksissa voivat aiheuttaa tärinätaajuuksia, jotka vahingoittavat laakereita tuhansien käyttötuntien sisällä.

Valmistusmenetelmä: taottu vs. valssattu vs. tangosta leikattu

Levyn valmistustapa vaikuttaa suoraan sen mekaanisiin ominaisuuksiin ja sisäiseen eheyteen. Markkinoita hallitsee kolme tuotantolinjaa:

• Kuumavalssattu levy/levyleikkaus: Edullisin vaihtoehto. Titaanilaatta kuumavalssataan paksuiseksi, sitten pyöreä aihio leikataan plasma- tai vesisuihkulla ulkomittasuhteeseen. Raerakenne on suunnattu (anisotrooppinen), mikä voi lyhentää väsymisikää 10–20 % verrattuna taotuihin osiin tietyissä kuormitusasennuksissa.
• Taottu levy: Aihio puristetaan tonnistolla lähes verkkolevyn muotoon. Tämä jalostaa raerakennetta, eliminoi huokoisuutta ja tuottaa isotrooppisia mekaanisia ominaisuuksia. Ilmailu- ja lääketieteelliset sovellukset vaativat lähes aina taontaa. Hinta on tyypillisesti 2-4x valssattu levy.
• Pyöreästä tangosta leikattu kiekko: Pyöreä titaanitanko leikataan haluttuun paksuuteen. Tämä säilyttää tankomassan hienon, muokatun raerakenteen ja on ihanteellinen pienille ulkohalkaisuille (alle 100 mm). Se on kalliimpaa kiloa kohden kuin levyleikkaus suurikokoisille.

Yleiseen teolliseen käyttöön (laipat, välilevyt, ei-kriittinen rakennekäyttö) levyleikatut levyt ovat kustannustehokkaita. Syklisesti kuormitetuille tai turvallisuuden kannalta kriittisille osille on aina ilmoitettava taottu.

Pintakäsittelyvaihtoehdot ja milloin kullakin on väliä

Pinnan viimeistely vaikuttaa tiivistyskykyyn, väsymislujuuteen, bioyhteensopivuuteen ja loppupään koneistuskustannuksiin. Toimittajat tarjoavat useita vakioehtoja:

• Kuumavalssattu / taottu (Ra 3,2–12,5 µm): Myllyvaaka läsnä. Alin hinta. Vaatii koneistuksen ennen käyttöä useimmissa sovelluksissa. Sopii raaka-aineeksi.
• Peittaus / kalkinpoisto (Ra 1,6–6,3 µm): Happopeittaus poistaa myllyhilsettä ja palauttaa passiivisen oksidikerroksen. Hyvä korroosionkestävyys ilman koneistusta. Yhteinen kemianteollisuuden komponenteille.
• Maa (Ra 0,4–1,6 µm): Tasamaadoitettuja pintoja tarvitaan tiivistyspintojen, tarkkuustiivisteiden ja optisten kiinnikkeiden tiivistämiseen. Tyypillisesti lisää 15–50 dollaria/levy pienille OD:ille, huomattavasti enemmän suurille.
• Kiillotettu (Ra <0,4 µm): Sähkökiillotettu tai mekaanisesti kiillotettu. Pakollinen implantoitaville lääkinnällisille laitteille (ISO 10993 -vaatimustenmukaisuus) ja hygieenisille elintarvikkeiden/lääkkeiden kosketuspinnoille.
• Anodisoitu: Sähkökemiallinen oksidikerros värikoodaukseen, pinnan kovuuden lisäämiseen (~400 HV) tai dielektristen ominaisuuksien parantamiseen. Tyypin II anodisointi on yleistä ilmailu- ja avaruusalan MRO-ympäristöissä.

Materiaalisertifikaatit ja jäljitettävyysvaatimukset

Älä koskaan osta teollisia titaanilevyjä ilman materiaalitestiraporttia (MTR). Laillinen MTR dokumentoi kemiallisen koostumuksen (täyttää ASTM B265:n, AMS 4928:n tai vastaavan), mekaanisten testien tulokset (myötolujuus, UTS, venymä), lämmön/erän numeron ja tehtaan akkreditoinnin (yleensä ISO 17025 tai NADCAP).

Tietyillä säännellyillä toimialoilla sovelletaan lisäsertifikaatteja:

• Ilmailu: AMS 4928 (luokka 5 baari/aihio), AMS 4911 (arkki/levy), FAA-lomake 8130-3 tai EASA-lomake 1 lentokelpoisille osille.
• Lääketieteellinen/implantoitava: ASTM F67 (CP-titaani), ASTM F136 (Ti-6Al-4V ELI), ISO 5832-2/3, bioyhteensopivuustesti ISO 10993:n mukaan.
• Paineastiat/putket: ASME Section II, osa B (ASTM B265 nauhalle/levylle/levylle), PED 2014/68/EU Euroopan markkinoille.
• Ydinvoima: ASTM B265 Grade 12 tai 16, täydentävä NDE (ultraääni- tai radiografinen tarkastus) ja ASME NCA-3800 -hankintadokumentaatio.

Pyydä täydellistä lämmön jäljitettävyyttä. Hyvämaineinen toimittaja voi jäljittää minkä tahansa levyn alkuperäiseen sulamislämpötilaan titaanitehtaalla, mikä on kriittistä vikaanalyyseissä ja viranomaistarkastuksissa.

Tuhoamaton arviointi: Milloin sitä vaaditaan

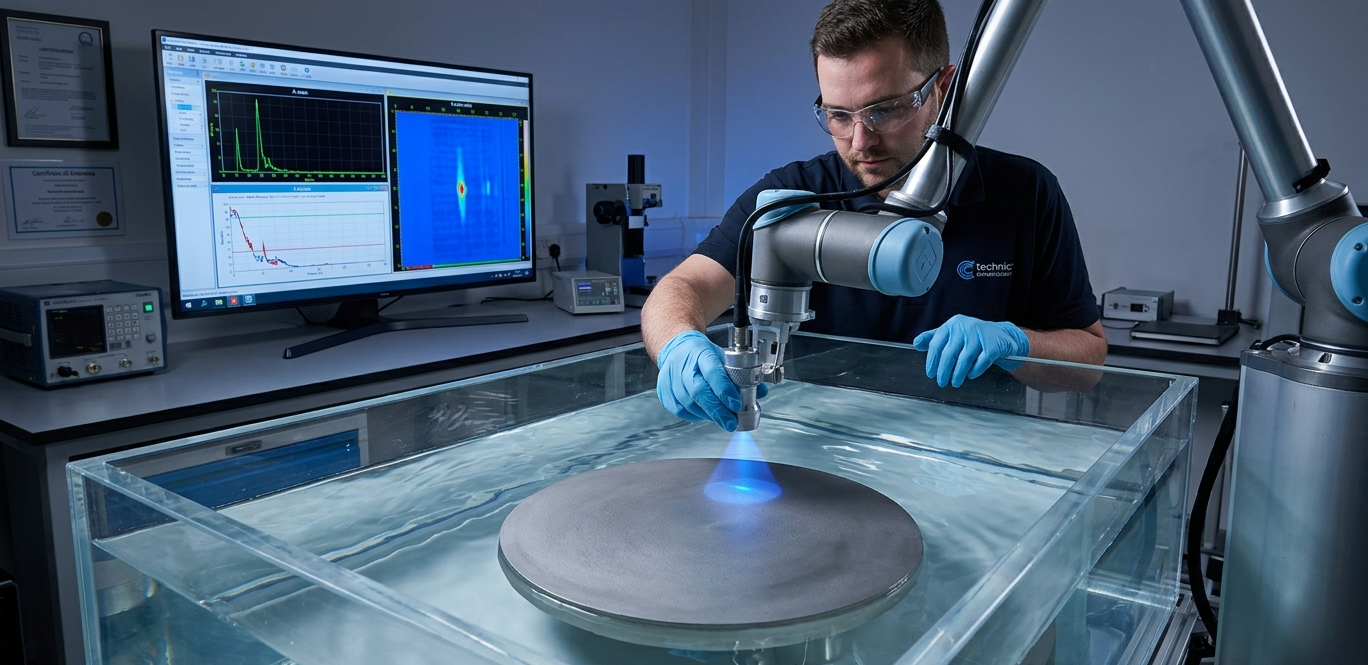

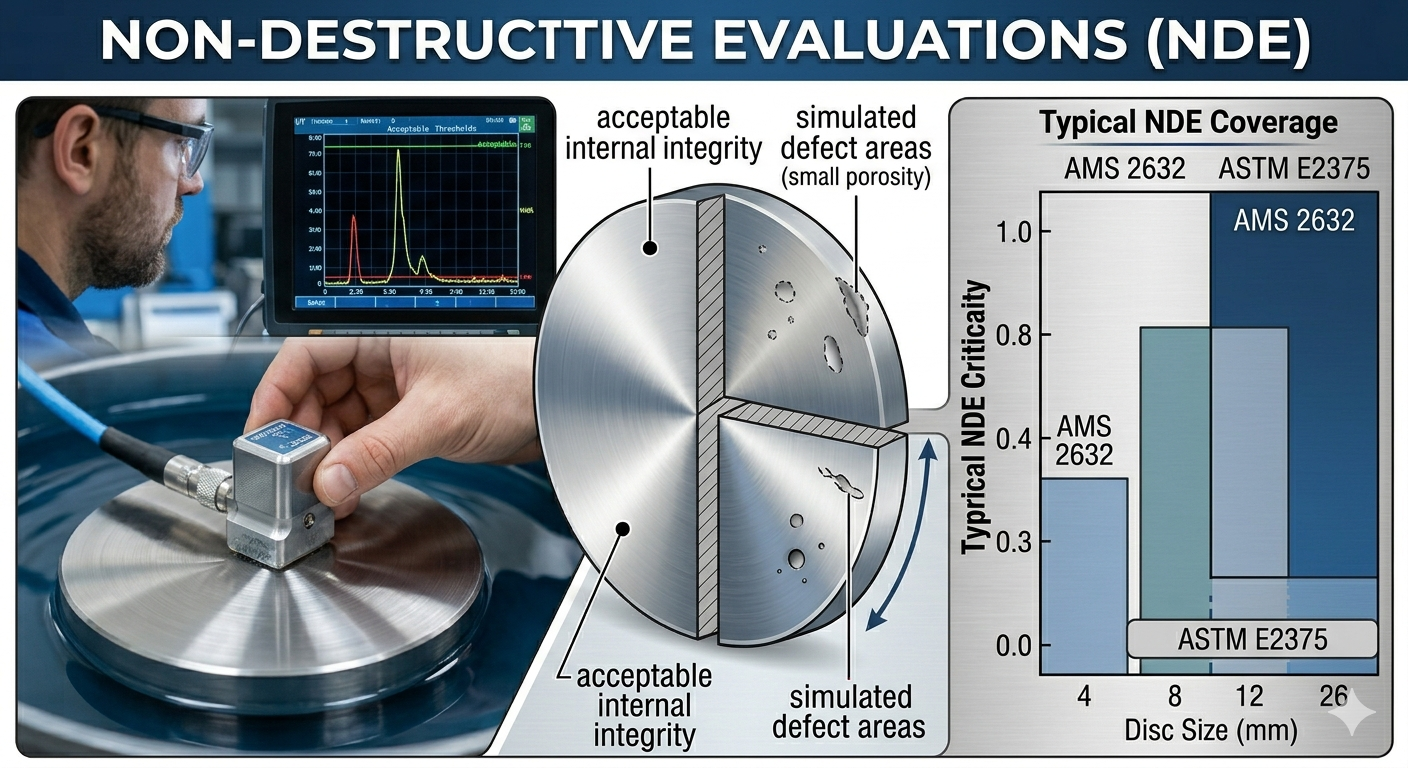

Sisäisiä vikoja – huokoisuutta, sulkeumia, laminaatioita – ei voida havaita visuaalisesti. Määritä NDE ostotilauksessasi levyille, jotka kantavat rakenteellisia kuormia tai joita käytetään kriittisissä kokoonpanoissa. Yleisiä menetelmiä ovat:

• Ultraäänitestaus (UT): Ensisijainen NDE-menetelmä yli 12 mm paksuille titaanilevyille. Havaitsee maanalaiset tilavuusvirheet. Määritä hyväksymiskriteerit AMS 2632:n tai ASTM E2375:n mukaan.
• Liquid Penetrant Inspection (LPI/FPI): Havaitsee pintaa rikkovia halkeamia ja huokoisuutta. Alhaiset kustannukset (~ 10–30 dollaria levyä kohden vakiokooilla). Määritä ASTM E1417:n tai AMS 2647:n mukaan ilmailua varten.
• Radiografinen testaus (RT): Röntgen- tai gammakuvaus monimutkaisille sisäisille rakenteille. Käytetään suurille taotuille levyille ydin- ja paineastiasovelluksissa.

Käytännön sääntönä: vaativat LPI:tä kaikille turvallisuuskriittisille levyille ja UT:ta taotuille levyille, joiden paksuus on yli 25 mm . Yleisissä teollisuuskalustoissa kohtalaisen kuormituksen alaisena NDE voidaan jättää pois kustannusten hallitsemiseksi.

Hankintastrategia: Mill Direct vs. jakelija vs. Spot Market

Ostopaikka vaikuttaa hintaan, läpimenoaikaan, asiakirjojen laatuun ja väärennösriskiin – kaikki nämä ovat merkittäviä huolenaiheita titaanin toimitusketjussa.

Mill Direct

Ostaminen suoraan alkutuottajilta (VSMPO-AVISMA, TIMET, ATI, Kobe Steel) tarjoaa parhaan jäljitettävyyden ja alimman kilohinnan volyymilla. Minimitilausmäärät alkavat yleensä klo 500-2000 kg , toimitusajat 12–20 viikkoa mukautetuille mitoille. Paras suurivolyymillisiin pitkän aikavälin ohjelmiin.

Sertifioitu jakelija

AS9120B- tai ISO 9001 -sertifioidut jakelijat kuljettavat kokoon leikattuja varastoja, joissa on täydellinen MTR-jäljitettävyys. Toimitusajat ovat tyypillisesti 1-3 viikkoa vakiolaatuja ja -kokoja varten. Tehdassuoraan verrattuna hintapreemio on 15–40 %, mutta minimitilausmäärät ovat paljon pienemmät (joskus jopa yksi kappale). Tämä on oikea kanava useimmille teollisille ostajille.

Spot Market / Online Marketplaces

Online-markkinapaikat ja spot-kauppiaat voivat tarjota houkuttelevia hintoja, mutta niihin liittyy kohonnut väärennös- ja virhearviointiriski. Vuoden 2019 FAA:n tutkimuksessa ilmailu- ja avaruusalan toimitusketjussa löydettiin titaaniosia, joissa oli väärennettyjä MTR-arvoja – ongelma, joka on jatkunut koko alan laajuisesti. Älä koskaan osta turvallisuuden kannalta kriittisiä titaanilevyjä vahvistamattomilta spot-toimittajilta ilman riippumatonta kemiallista tarkastusta (XRF- tai OES-analyysi).

Hintavertailut ja kustannustekijät

Titaanin hinnoittelu on epävakaa ja sidottu raakasienen hintoihin, energiakustannuksiin ja ilmailun kysyntäsykleihin. Varastolevyjen likimääräiset jakelijoiden hintaluokat (viimeaikaisten markkinatietojen mukaan) tarjoavat kuitenkin hyödyllisiä vertailuarvoja:

Raaka-aineiden lisäksi suurimmat kustannustekijät ovat: NDE-vaatimukset (10–25 %), tiukat toleranssit (15–40 %), pinnan hionta (15–100 dollaria per kiekko) ja sertifiointidokumentaatio (50–200 dollaria per tilaus NADCAP/AS9100-paperityölle).

Käytännön tarkistuslista ennen tilauksen tekemistä

Käytä tätä tarkistuslistaa varmistaaksesi, että ostostietosi ovat täydelliset, ennen kuin lähetät tarjouspyynnön (RFQ):

1. Määritetty seoslaatu (esim. Grade 2 ASTM B265:n mukaan tai Ti-6Al-4V AMS 4928:n mukaan)
2. Ulkohalkaisija ilmoitetun toleranssiluokan kanssa (esim. 150 mm ±0,2 mm)
3. Paksuus with flatness tolerance if below 10 mm
4. Valmistusreitti määritetty (taottu / valssattu / tanko leikattu)
5. Ilmoitettu toimitusehto (hehkutettu, STA, valssattu)
6. Pintakäsittelyvaatimus (peittaus, hiottu Ra 0,8 µm:iin, kiillotettu, anodisoitu)
7. NDE-vaatimukset lueteltu (LPI / ASTM E1417, UT / AMS 2632 tai ei mitään)
8. Pyydetyt sertifiointi- ja jäljitettävyysasiakirjat (MTR, C/C, lämpönumero)
9. Määrä ja mahdollinen porrastettu toimitusaikataulu
10. Pakkausvaatimukset (yksittäin pakattu, kosteussulku, ei pinoamista suoraan kosketukseen)

Täydellinen tarjouspyyntö, joka kattaa kaikki kymmenen kohtaa, tuottaa vertailukelpoisia omenoista omenoihin tarjouksia useilta toimittajilta ja vähentää dramaattisesti riskiä saada osia, jotka eivät läpäise saapuvaa tarkastusta.
