Titanium Bar – joustava ja luja metalli tarpeisiisi

Miksi titaanitangot päihittää perinteiset metallit?

Titaaninen tanko tarjoaa vertaansa vailla olevan lujuus-painosuhteen – jopa kaksinkertainen verrattuna 316 litran ruostumattomaan teräkseen – samalla kun se kestää korroosiota merivedessä, kloorissa ja kehon nesteissä. Onko sovellus sertifioitu ilmailu- ja avaruusliittimeen ASTM B348 , ortopedinen implantti, jota säätelee ASTM F136 ja ISO 5832-3 , tai syvänmeren painolastikotelo, joka on mitoitettu 6 000 metrin syvyyteen, titaanitanko tarjoaa rakenteellisen eheyden, jota mikään muu kaupallisesti kannattava metalli ei voi verrata vastaavalla painolla.

Tämä opas esittelee mekaanisia tietoja, luokkakohtaisia ​​vertailuja, toimialakohtaisia ​​sovelluksia, koneistusnäkökohtia ja vastauksia kiireellisimpiin hankintakysymyksiin – jotta insinöörit ja ostajat voivat määrittää oikean tankovaraston heti ensimmäisestä tilauksesta lähtien.

Materiaalien luokitus ja avainluokat

Titaanitankovarasto on luokiteltu kaupallisesti puhtaita (CP) laatuja ja titaaniseoslaadut . Neljä CP-luokkaa (Luokka 1–4) eroavat toisistaan ​​vain happi- ja rautapitoisuudessa; metalliseoslaadut sisältävät elementtejä, kuten alumiinia ja vanadiinia, erityisten mekaanisten profiilien suunnittelussa.

Luokka 1 – Suurin muotoiltavuus

Äärimmäinen vetolujuus (UTS): vähintään 240 MPa; myötölujuus: vähintään 170 MPa; Tiheys: 4,51 g/cm³. Grade 1 bar, säätelee ASTM B348 Grade 1 , on pehmein CP-laatu. Sitä suositellaan suolanpoistolaitosten putkilevyille, kemiallisten reaktorien vuorauksiin ja arkkitehtonisiin verhouksiin, joissa vaaditaan kylmämuovausta.

Luokka 2 – yleiskäyttöinen työhevonen

UTS: vähintään 345 MPa; myötölujuus: vähintään 275 MPa; Venymä: vähintään 20 %. Eniten varastoitu CP-laatu. Sovelluksia ovat merenalaiset lämmönvaihtimet, laivojen potkuriakselit ja sähkökemialliset käsittelylaitteet. ASTM B348 Luokka 2 ja ISO 9001 tehtaan sertifikaatit ovat vakiovaatimuksia.

Luokka 4 – Vahvin CP-titaani

UTS: vähintään 550 MPa; Myötölujuus: vähintään 483 MPa. Käytetään kirurgisten implanttien komponenteissa ja korkeapaineisissa kemiallisissa putkissa, joissa seosaineita on vältettävä biologisen yhteensopivuuden tai korroosion vuoksi.

luokka 5 (Ti-6Al-4V) – Aerospace ja Medical Gold Stjaard

UTS: vähintään 950 MPa; myötölujuus: vähintään 880 MPa; Tiheys: 4,43 g/cm³; Väsymisraja (10⁷ jaksoa): ~620 MPa. Alfa-beta-seos, joka sisältää 6 % alumiinia ja 4 % vanadiinia. Hallitsee ASTM B348 Grade 5 teollisuusbaareihin ja AMS 4928 ilmailua varten. Se hallitsee turbiinien siipien taontaa, lentokoneiden rakennerunkoja, kilpa-autojen jousitusvarsia ja korkean kierron ortopedisia varsia.

Luokka 23 (Ti-6Al-4V ELI) – Implanttiluokan tarkennus

UTS: vähintään 860 MPa; myötölujuus: vähintään 795 MPa; Happipitoisuus ≤ 0,13 paino-%. Extra-Low Interstitial (ELI) -kemia vähentää happea, typpeä ja rautaa parantaakseen murtolujuutta ja väsymiskestävyyttä syklisissä kuormitusympäristöissä. Kantavien ortopedisten implanttien pakollinen stjaardi: ASTM F136 ja ISO 5832-3 . Käytetään reisiluun lonkkavarsissa, selkärangan välisissä häkeissä ja hampaiden tukitangoissa.

Luokka 7 (Ti-0,2Pd) – Erinomainen kemiallinen kestävyys

Palladiumin lisäys (0,12–0,25 %) alentaa merkittävästi korroosion nopeutta pelkistävissä hapoissa, kuten kloorivety- ja rikkihapossa. Suositellaan kemiallisiin prosessilaitteisiin, joissa luokka 2 kärsisi rakokorroosiosta. Hallitsee ASTM B348 Luokka 7 .

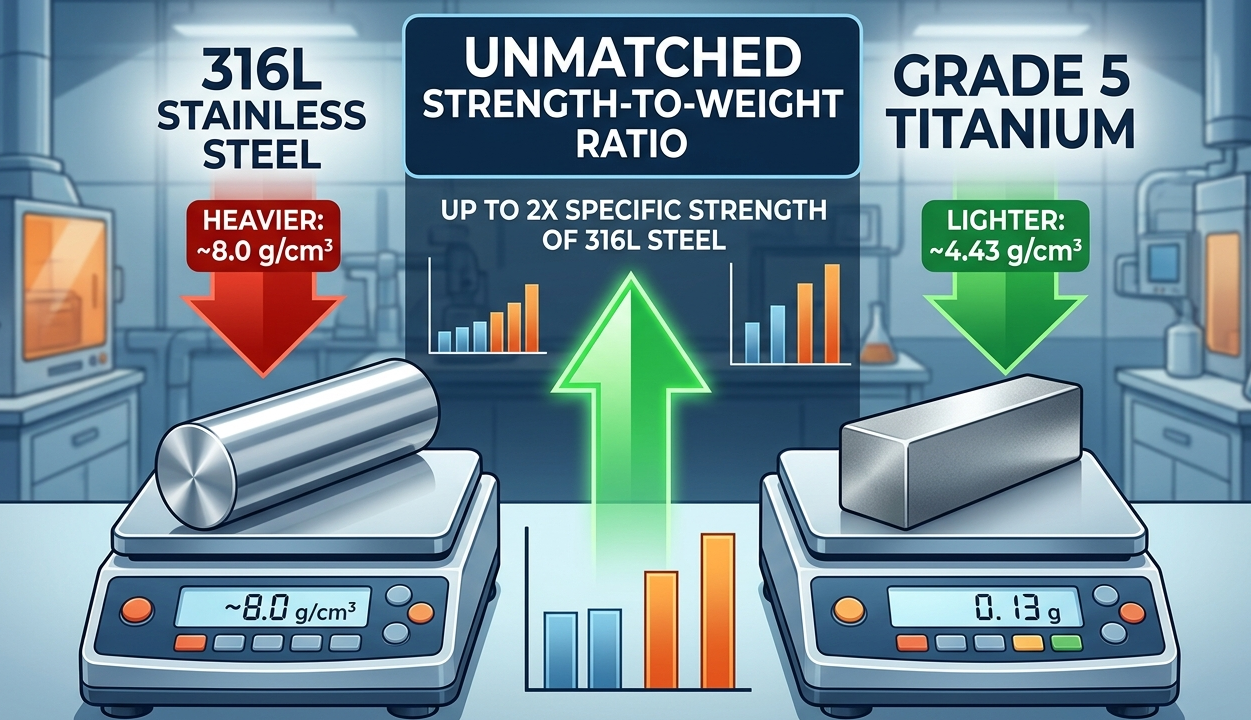

Mekaaniset suorituskykytiedot: Titanium Bar vs. 316L ruostumaton teräs

Alla oleva taulukko mahdollistaa suoran korvausanalyysin. Kaikki titaaniarvot ovat hehkutettuja tankoja ASTM B348:n mukaan; 316L-arvot viittaavat ASTM A276 hehkutettuun tankoon.

Avaimen nouto: Luokan 5 titaanitangolla saavutetaan ominaislujuus, joka on 3,5 kertaa suurempi kuin 316 litran ruostumaton teräs ja painaa 45 % vähemmän tilavuusyksikköä kohti – ratkaiseva etu painokriittisille rakenteille.

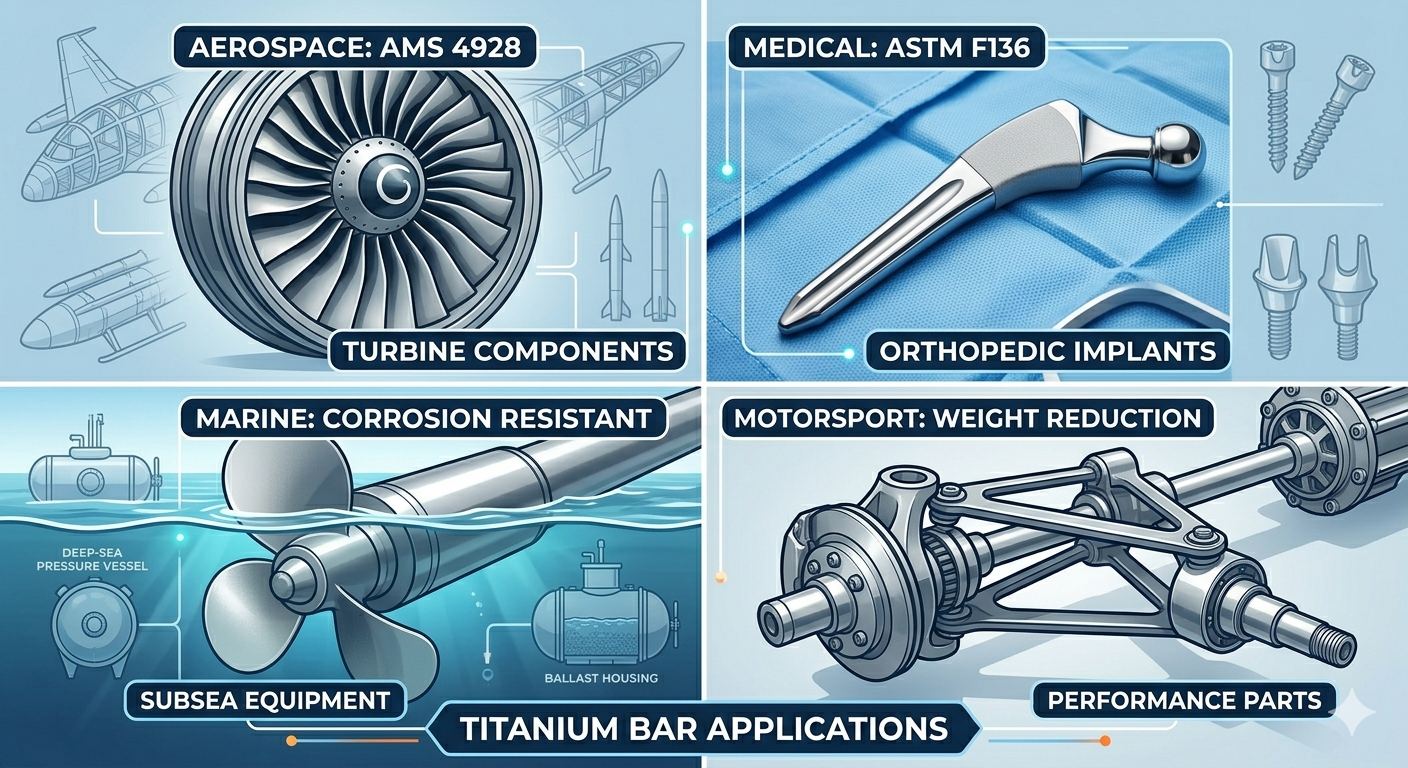

Toimialakohtaiset sovellukset ja sovellettavat standardit

Ilmailu ja puolustus

Titaanitanko muodostaa noin 15–20 % seuraavan sukupolven liikennelentokoneiden rakenteellisesta painosta. Kriittisiä sovelluksia ovat mm.

• Lentokoneen rungon kiinnikkeet ja pultit (luokka 5, AMS 4928 , NAS 1352 -sarja) – teräspulttien vaihtaminen kolmanneksella painosakosta
• Kompressorilevyn taot ja turbine blade root bars ( AMS 4928 / AMS 4965 ) mitoitettu jatkuvaan lämpötilaan 315 °C
• Hydraulisten toimilaitteiden kotelot ja landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• Yliäänisten ohjusten rungotangot (luokka 5 tai beta-C, ASTM B348 Grade 19 )

Lääketieteelliset ja ortopediset implantit

Titaanin osseointegraatiokyky – suora sitoutuminen elävään luuhun ilman kuitukudosrajapintaa – tekee siitä korvaamattoman kantavissa implanteissa. Aste 23 bar ( ASTM F136, ISO 5832-3 ) on pakollinen:

• Reisiluun lonkan varret ja acetabular shell blanks — machined from 50–80 mm diameter bar
• Selkänojan ruuvit ja interbody cage frames — torque-critical thread roots require tight fatigue data
• Hammasimplanttien tukitangot jyrsitty CAD/CAM-järjestelmillä — Grade 4 tai Luokka 23 per ISO 10271
• Traumakiinnityslevyt ja intramedullaariset kynnet — joissa MRI-yhteensopivuus (ei-ferromagneettinen) on välttämätöntä

Meri- ja merenalainen suunnittelu

Titaanitangon korroosionopeus merivedessä on tehokas 0,025 mm/vuosi – verrattuna 0,5–1,5 mm/vuosi 316L:lle – mikä tekee 25 vuoden huoltovapaista huoltojaksoista saavutettavissa. Keskeiset käyttötarkoitukset:

• Syvänmeren painesäiliön ja painolastitankin raidetangot mitoitettu 600 bariin (6 000 m syvyyteen) käyttämällä Grade 5 bar per ASTM B348
• Potkuriakselin takeet laivaston aluksille — luokka 2 tarjoaa korroosionkestävyyden ilman uhrautuvia anodeja
• Suolanpoistolaitoksen lämmönvaihdinputkilevyt luokalla 2 per ASTM B348 ja ASME SB-348
• Vuorovesiturbiinin lavan juuripultit ja mooring anchor pins in Grade 5

Kemiallinen jalostus ja energia

Kloori-alkalitehtaissa ja märkäkemian reaktoreissa titaani ylittää Hastelloyn alhaisemmilla tilavuusyksikkökustannuksilla. Erityisiä sovelluksia ovat:

• Elektrolyyttisten kennoelektrodituet — 1. luokan baari maksimaalisen johtavuuden ja muovattavuuden saavuttamiseksi
• Typpihappo- ja etikkahapporeaktorin akselit — Luokka 2 bar, käyttölämpötila jopa 250 °C
• Kloorivetyhappopumpun akselit — Luokka 7 (Ti-0,2Pd, ASTM B348 Luokka 7 ), jossa pelkistävä hapon rakokorroosio on vikatila
• Ydinjätteen varastointisäiliön kiinnikkeet — Luokka 12 (Ti-0,3Mo-0,8Ni) yhdistettyyn lujuuteen ja pelkistyshapon kestävyyteen

Moottoriurheilu ja korkean suorituskyvyn autot

Formula 1 -säännöt sallivat titaanin käytön jousituspylväissä, vaihteiston akseleissa ja pyöränkiinnittimissä, jolloin painonsäästö vaikuttaa suoraan kierrosaikaan. Grade 5 bar koneistettu AMS 4928 tarjoaa a 40 % painonpudotus yli vastaavien teräskomponenttien ilman väsymisiän menetystä 10⁷-jakson kynnyksellä.

Vakiomitat ja hankintatiedot

Titaanitangosta on saatavana pyöreä, kuusikulmainen, neliömäinen ja litteä (suorakulmainen) profiili. Seuraavassa taulukossa on yhteenveto varaston vakiomitoista ja hallitsevista teknisistä tiedoista.

Pintakäsittelyvaihtoehtoja ovat: kuumavalssattu kalkinpoisto (HRD) , kylmävedetty kirkashehkutettu (CDBA) ja keskustaton hiottu (toleranssi ±0,05 mm). Ilmailu- ja lääketieteelliset sovellukset edellyttävät tyypillisesti keskuksetonta maadoitustankoa, jossa on myllysertifikaatin jäljitettävyys lämpönumeroon.

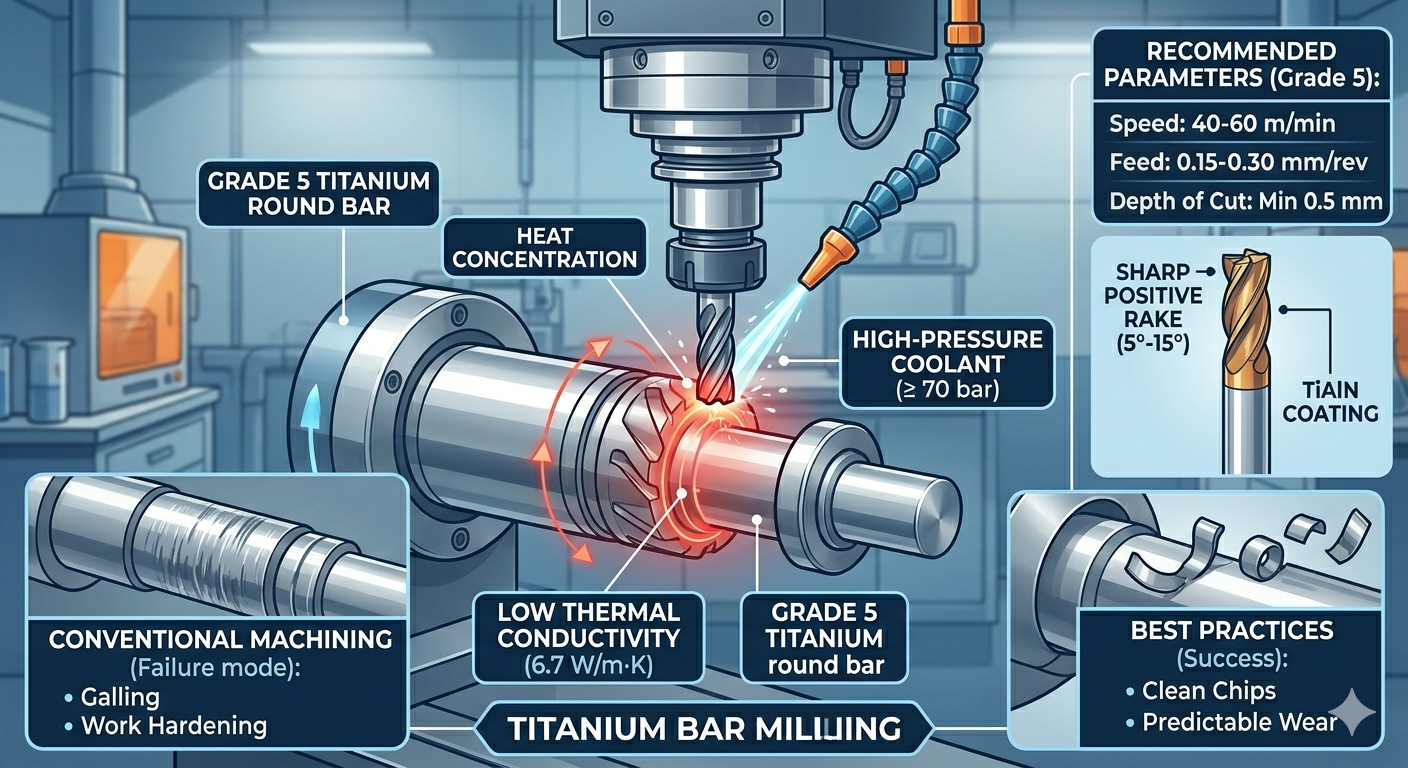

Titaanitangon työstö: haasteita ja parhaita käytäntöjä

Titaanin alhainen lämmönjohtavuus ( 6,7 W/m·K luokassa 5 , verrattuna 16,3 W/m·K 316L) saa lämmön keskittymään leikkuureunaan sen sijaan, että se haihtuisi lastun läpi. Ilman oikeita prosessiparametreja muodostunut reuna, työkarkaisu ja työkalun kalkkuminen johtavat nopeaan terävaurioon ja mittojen hylkäämiseen.

Suositellut sorvausparametrit luokan 5 barille

• Leikkausnopeus: 40–60 m/min (päällystämätön kovametalli tai TiAlN-pinnoitettu sisäosa, ISO K10–K20)
• Syöttönopeus: 0,15–0,30 mm/kierros lastunmurtumisen ylläpitämiseksi ja hankauksen välttämiseksi
• Leikkaussyvyys: Vähintään 0,5 mm leikattava aikaisempien ajojen työkarkaistun kerroksen alle
• Jäähdytysneste: Korkeapaineinen tulvajäähdytysneste ≥ 70 bar, joka on suunnattu leikkausalueelle, on pakollinen
• Työkalun geometria: Terävä positiivinen hara (5°–15°) minimoi leikkausvoiman ja lämmöntuoton

Jyrsintä ja poraus Huomautuksia

Jyrsinnässä Grade 5 bar, nousujyrsintä (perinteinen: vältetään) kanssa 3–5-uraiset TiAlN-pinnoitetut päätyjyrsimet pintanopeudella 60–80 m/min pitää työkalun käyttöiän yli 30 minuuttia per reuna. Poraaminen vaatii karan läpi kulkevaa jäähdytysnestettä; 1× halkaisijaltaan lyöntiporaussyklit estävät lastujen pakkaamisen ja termisen tarttumisen syvissä reikissä.

CP-laatujen (Grade 1–2) kone noin 30% helpommin kuin Grade 5 alhaisemman lujuuden vuoksi, mutta niiden kuminen luonne vaatii silti terävää työkalua ja positiivista lastunhallintaa.

Laadunvarmistus- ja sertifiointivaatimukset

Kriittisiin sovelluksiin tarkoitettujen titaanitankojen hankinnassa on määriteltävä seuraava dokumentaatioketju jäljitettävyyden ja vaatimustenmukaisuuden varmistamiseksi:

1. Mill Test Certificate (MTC) EN 10204 3.1 tai 3.2 mukaan — lämpöluvuilla jäljitettävä kemiallinen koostumus ja mekaaniset testitulokset
2. ASTM B348- tai AMS 4928 -vaatimustenmukaisuuslausunto — eritelmän vaatimustenmukaisuuden vahvistaminen sovellettavan luokan mukaan
3. Ultrasonic Testing (UT) -raportti — pakollinen ilmailutankoihin, joiden halkaisija on > 50 mm AMS 2631 / ASTM E2375 mukaisesti
4. Kemiallinen analyysi (OES tai ICP) — happipitoisuuden tarkistaminen Grade 23 ELI:lle (≤ 0,13 paino-%) ASTM F136:n mukaan
5. ISO 9001:2015 / AS9100D laatujärjestelmän sertifikaatti tehtaalta – useimmat Tier 1 -tason ilmailu- ja lääkealan OEM-valmistajat vaativat
6. REACH/RoHS-ilmoitus luokka 7 (palladiumpitoisuus edellyttää konflikti-mineraalien ilmoittamista EU:n toimitusketjuissa)

Opas arvosanan valintaan sovelluksen mukaan

Usein kysytyt kysymykset

K1: Mitä eroa on luokan 5 ja luokan 2 titaanitangolla, ja miten valitsen?

Grade 2 on kaupallisesti puhdasta titaania: ei seosaineita, UTS 345 MPa , erinomainen korroosionkestävyys ja helppo kylmämuovattavuus. Se on kustannustehokas valinta kemiallisiin prosessilaitteisiin, laivojen lämmönvaihtimiin ja lääketieteellisiin instrumentteihin, jotka eivät kanna rakenteellisia kuormia. Luokka 5 (Ti-6Al-4V) on alfa-beta-seos UTS 950 MPa —lähes 3 kertaa vahvempi — mutta se maksaa 20–30 % enemmän kilolta ja on huomattavasti vaikeampi työstää. Valitse luokka 5 aina, kun komponentti on kantava, väsymyskriittinen tai painon on oltava mahdollisimman pieni. Valitse luokka 2, kun korroosionkestävyys on ensisijainen tekijä ja mekaaniset kuormat ovat alhaiset.

Q2: Miksi titaanitankoa on vaikea työstää ruostumattomaan teräkseen verrattuna?

Kolme ominaisuutta tekevät titaanista haastavan: (1) Alhainen lämmönjohtavuus (6,7 W/m·K) tarkoittaa, että lämpö ei pääse karkaamaan lastun läpi – se kerääntyy työkalun kärkeen ja nopeuttaa kulumista; (2) Korkea kemiallinen reaktiivisuus korotetussa lämpötilassa saa titaanin hitsaamaan (sappia) leikkuureunaan, jolloin muodostuu muodostunut reuna; (3) Työn kovettumista -pinta kovettuu jokaisen ajon aikana, joten seuraava ajo on leikattava tämän kerroksen alapuolelta. Leikkausnopeuden (≤ 60 m/min), korkeapaineisen jäähdytysnesteen (≥ 70 bar), terävän positiivisen karan työkalun ja vähintään 0,5 mm:n leikkaussyvyyden oikea hallinta ratkaisee kaikki kolme ongelmaa ja antaa ennustettavan työkalun käyttöiän.

Q3: Onko titaanitanko todella bioyhteensopiva? Mitkä standardit vahvistavat tämän?

Kyllä. Titaani muodostaa vakaan, inertin TiO₂-oksidikerroksen, joka estää ionien vapautumisen kudokseen. Vuosikymmenien kliiniset todisteet vahvistavat merkityksettömän sytotoksisuuden eikä raportoitu systeemisestä allergisesta vasteesta – toisin kuin nikkeliä sisältävät seokset. Säännösten noudattamiseksi bioyhteensopivuutta säätelee ISO 10993-1 (lääkinnällisten laitteiden biologinen arviointi) ja ISO 10993-5 (sytotoksisuustestaus). Materiaalitason vaatimustenmukaisuuden vahvistaa ASTM F136 (luokka 23 implanteille) ja ISO 5832-3 . Huomaa, että jotkut potilaat osoittavat herkkyyttä vanadiinille; näissä tapauksissa vanadiinittomat seokset, kuten Ti-6Al-7Nb (ISO 5832-11) määritetään sen sijaan.

Q4: Voidaanko titaanitanko hitsata, ja mitä varotoimia vaaditaan?

Titaanitanko voidaan hitsata käyttämällä GTAW (TIG) -hitsaus luokkaan sopivalla täytelangalla. Kriittinen vaatimus on inertti kaasusuojaus : titaani imee happea, typpeä ja vetyä yli 400 °C:ssa aiheuttaen haurautta. Tämä vaatii taka- ja taustakaasusuojat (99,999 % argon), hitsausalueen puhtautta (IPA-pyyhe, ei rasvaa) ja tiukkaa läpikulkulämpötilan valvontaa alle 150 °C:ssa. Hitsauksen laatu varmistetaan AWS D1.9 (rakennetitaani) tai ASME Osa IX (painelaitteet). Hitsauksen jälkeistä lämpökäsittelyä (PWHT) 540–600 °C:ssa tyhjiössä tai argonissa käytetään jäännösjännityksen lievittämiseen Grade 5 -hitsauksissa.

Q5: Miten titaanitangot verrataan alumiiniseoksiin ilmailun painon säästämiseksi?

Alumiiniseokset (esim. 7075-T6: UTS 572 MPa, tiheys 2,81 g/cm³, ominaislujuus ~204 MPa·cm³/g) vastaavat tai hieman ylittävät luokan 5 titaanin ominaislujuuden huoneenlämpötilassa. Titaani kuitenkin säilyttää täydet mekaaniset ominaisuudet 315 °C:seen asti joissa alumiini hajoaa jyrkästi yli 150 °C:ssa. Titaani tarjoaa myös erinomaisen korroosionkestävyyden ilman pintakäsittelyä ja tarjoaa korkeamman väsymiskynnyksen. Tekninen valinta on: alumiini ei-lämpö-, kustannusherkkiin rakenteisiin; titaani kuumaleikkaukselle, väsymiskriittisille tai syövyttävälle ympäristösovelluksille, joissa myös massaa on rajoitettu.
